JT-810高速數控系統

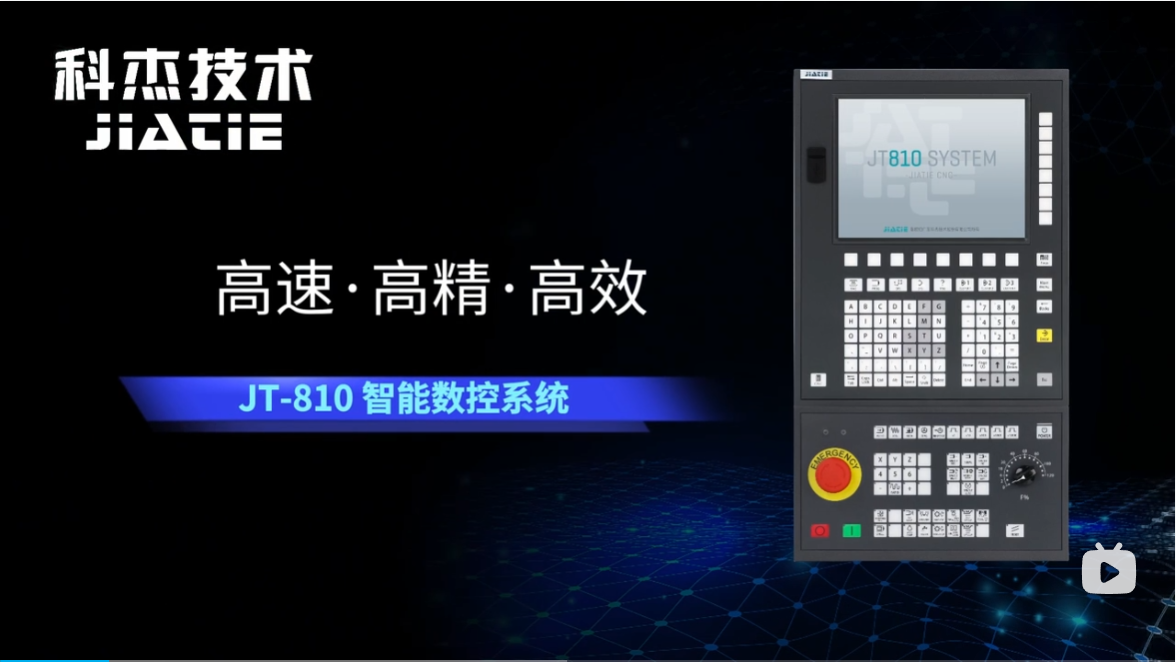

系統視頻介紹
功能及特點
-便攜操作
-高速高精加工，優化機床效率
-多種加工模式選擇

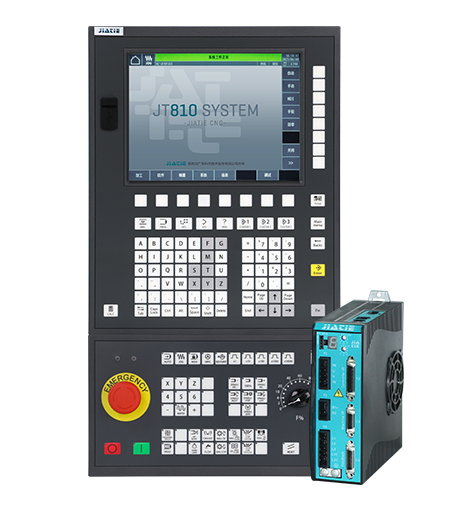

JT-810系統是科杰技術自主研發的高端智能化數控系統。適用于高速雕銑機、立式加工中心、鉆攻中心、五軸/四軸聯動加工機床等設備。
系統基于Intel高性能四核處理器，并配置DSP及FPGA模組，完美實現實時運動控制技術及大數據處理功能。
操作界面（HMI）簡潔易用，便于快速學習掌握設備操作。系統面板設計專業高檔，可靠易用，擴展性強，適合不同行業定制化需求。
系統具備S型加減速控制、高速高精輪廓誤差控制，五軸RTCP控制，滿足高速、高精、多軸聯動等多種加工工藝需求。
JT-810系統采用開放式架構設計，具有強大的兼容性與開放性。支持CCD圖像識別功能，支持探針在機測量/檢測功能，支持機床設備互聯互通、文件共享、遠程監控與診斷、生產數據統計等功能，為設備實現物聯網絡，實現數據化、智能化提供了平臺和系統保障。
指標名稱 | 規格 |
內存 | 2G |
存儲 | 32G |
顯示 | 10.4寸（可選15寸） |
I/O | 本地16I/16O，支持?jǐn)U展至128I/128O |
運動方式 | S型加減速、梯型加減速 |
預讀段數 | 4096段 |
G代碼 | 支持全部標準G代碼 |
補償方式 | 刀具補償、反向間隙補償、雙向螺距誤差補償 |
刀庫類型 | 支持矩陣式、D型、鏈?zhǔn)?、夾臂式刀庫 |
對刀方式 | 自動、手動 |
刀具壽命管理 | 時間、磨損、次數、復合 |
文件傳輸方式 | 雙向互聯傳輸 |
坐標系設定 | 支持G54-G59坐標系，可支持100個擴展坐標系 |
加工工藝 | 鏡像、旋轉、縮放、循環 |
語言 | 中文 / 英文 |
| 通訊接口 | RS232，RS485，千兆以太網，USB |
操作輔助 | 可編程控制器PLC、自定義宏程序、子程序 |
在線測量 | 探針在線測量、補償 |
